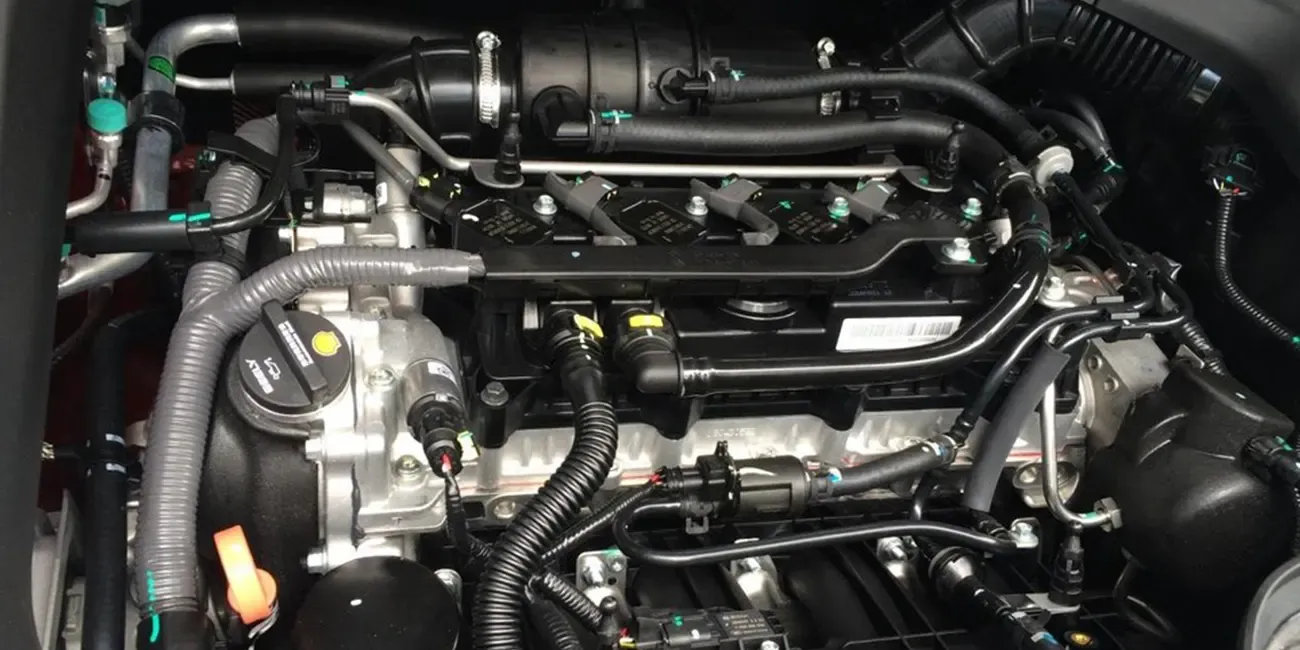

Guide de câblage moteur automobile
Dans les véhicules modernes, le faisceau de câblage du moteur joue un rôle crucial pour assurer une communication efficace entre tous les composants électriques. De l'allumage à l'injection de carburant et à la rétroaction des capteurs, un harnais bien conçu permet de tout faire fonctionner en douceur. Sans cela, même le moteur le plus puissant ne fonctionnerait pas. Que vous remplaciez un vieux faisceau, que vous amélioriez pour une meilleure performance ou que vous personnalisiez un véhicule, la compréhension des éléments essentiels des faisceaux de câblage du moteur automobile vous aidera à faire le bon choix.

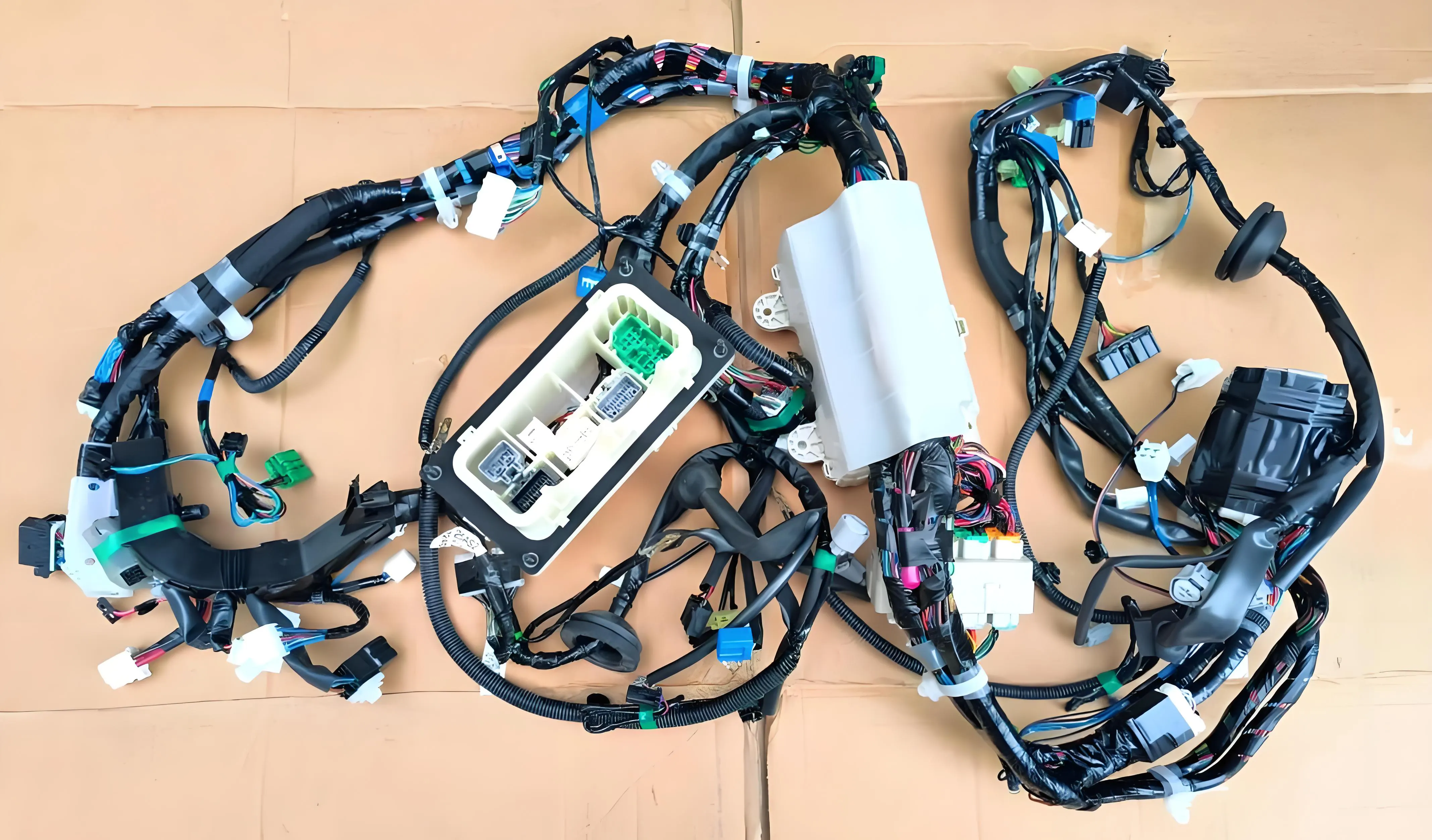

Qu 'est-ce qu' un harnais de câblage moteur automobile ?
An moteur automobile harnais de câblage Un faisceau structuré de fils, de bornes et de connecteurs qui transmettent de l'énergie électrique et des signaux dans tout le véhicule. Il relie l'unité de commande du moteur (ECU), les capteurs, les actionneurs, le système d'allumage, l'alternateur et la batterie, permettant au moteur de fonctionner efficacement.
Contrairement au câblage lâche, un faisceau moteur organise et protège les circuits électriques à l'aide de manchons isolés, de surmoulages ignifuge et de connecteurs durables, réduisant ainsi le risque de court-circuits, de vibrations et d'intrusion d'humidité.
Fonctions clés
- Distribue l'énergie électrique de la batterie aux composants du moteur.
- Transmet des signaux de commande entre les capteurs et l'ECU.
- Protège les fils contre la chaleur, l'abrasion et la corrosion.
- Simplifie l'assemblage du véhicule et la maintenance future.
Types de harnais de câblage automobile
Bien que le faisceau de câblage du moteur soit le cœur du système électrique du véhicule, il fonctionne aux côtés d'autres types de faisceaux pour compléter l'ensemble du réseau :
Type de harnais | Fonction primaire |
| Moteur Harness | Contrôle les capteurs du moteur, les injecteurs de carburant, les bobines d'allumage et les connexions de l'alternateur. |
| Principaux harnais | Connecte les instruments du tableau de bord, l'ECU et les boîtes à fusibles. |
| Batterie Harness | Transfère la puissance entre l'alternateur, la batterie et le démarreur. |
| Body Harness | Gère les systèmes d'éclairage, de climatisation et d'infodivertissement. |
| Porte Harness | Contrôle des fenêtres électriques, des serrures et des miroirs. |
| Roof Harness | Intégre des capteurs de toit, d'éclairage et de toit. |
| Harnais avant et arrière | Connecte les capteurs, les phares, les feux arrière et les systèmes auxiliaires. |
Chaque harnais doit répondre aux normes automobiles strictes en matière de sécurité, de résistance à la chaleur et de performance électrique.
OEM vs. Custom Engine Wiring Harness
Lors du remplacement ou de la mise à niveau de votre système de câblage, vous choisissez généralement entre des faisceaux OEM (fabricant d'équipement d'origine) et des faisceaux sur mesure ou après-vente. Les deux ont des avantages distincts en fonction de votre type de véhicule et des objectifs de projet.
OEM moteur câblage harnais
Avantages :
- Garantir l'ajustement et la compatibilité avec le modèle de véhicule.
- Satisfait ou dépasse les normes de sécurité et de performance de l'usine.
- Idéal pour la restauration de véhicules ou la réparation de qualité d'usine.
Inconvénients :
- Habituellement plus cher.
- personnalisation limitée.
- Peut nécessiter une commande de concessionnaire et des délais de livraison plus longs.
Harnais Custom ou Aftermarket
Avantages :
- Hautement personnalisable pour les moteurs modifiés ou les configurations de performance.
- Souvent plus abordable que les harnais OEM.
- Peut améliorer la durabilité et l'efficacité avec des matériaux améliorés.
Inconvénients :
- La qualité peut varier entre les fabricants.
- Requiert des spécifications précises ou une installation professionnelle.
Lorsque vous choisissez un faisceau de câblage de moteur personnalisé, vérifiez toujours les capacités d'ingénierie du fournisseur, les certifications (par exemple, ISO 9001, IATF 16949), et la précision du schéma de câblage.
Comment choisir le bon harnais moteur
- Identifier la marque, le modèle et l'année du véhicule - La compatibilité est la clé.
- Déterminez le but du harnais - Remplacement, mise à niveau ou réglage des performances ?
- Vérifiez la qualité du matériau - Recherchez une isolation résistante à la chaleur et des connecteurs étanches.
- Examiner les spécifications électriques - Assurez-vous que la jauge de fil et les cotes de connecteur sont appropriées.
- Vérifiez la garantie et la certification - Choisissez un fabricant offrant des rapports d'assurance qualité et d'essai.
Des fabricants tels que Kaweei et Wire Harness Assembly fournissent à la fois des solutions de câblage OEM et personnalisées répondant aux normes internationales de l'automobile.
Troubleshooting moteur Wiring Harness problèmes
Un harnais moteur endommagé peut provoquer des défaillances de démarrage, des défaillances de tir ou des dysfonctionnements de capteurs. Ci-dessous, un diagnostic simplifié :
- Vérifiez les fusibles et les relais - Remplacez les fusibles soufflés avec des cotes identiques.
- Vérifiez l'isolation des fils - Recherchez la corrosion, les brûlures ou les sections fragiles.
- Test de continuité de tension - Utilisez un multimètre pour détecter les baisses de tension ou les circuits ouverts.
- Vérifiez les connexions au sol - Les sols lâches ou corrompus sont des points de défaut communs.
- Remplacer ou réparer au besoin - Utilisez des connecteurs approuvés par l'usine et des tubes thermo-rétractables pour les réparations.
Si les problèmes persistent, un technicien professionnel peut effectuer des diagnostics avancés à l'aide de diagrammes de câblage et de OBD-II scanner.

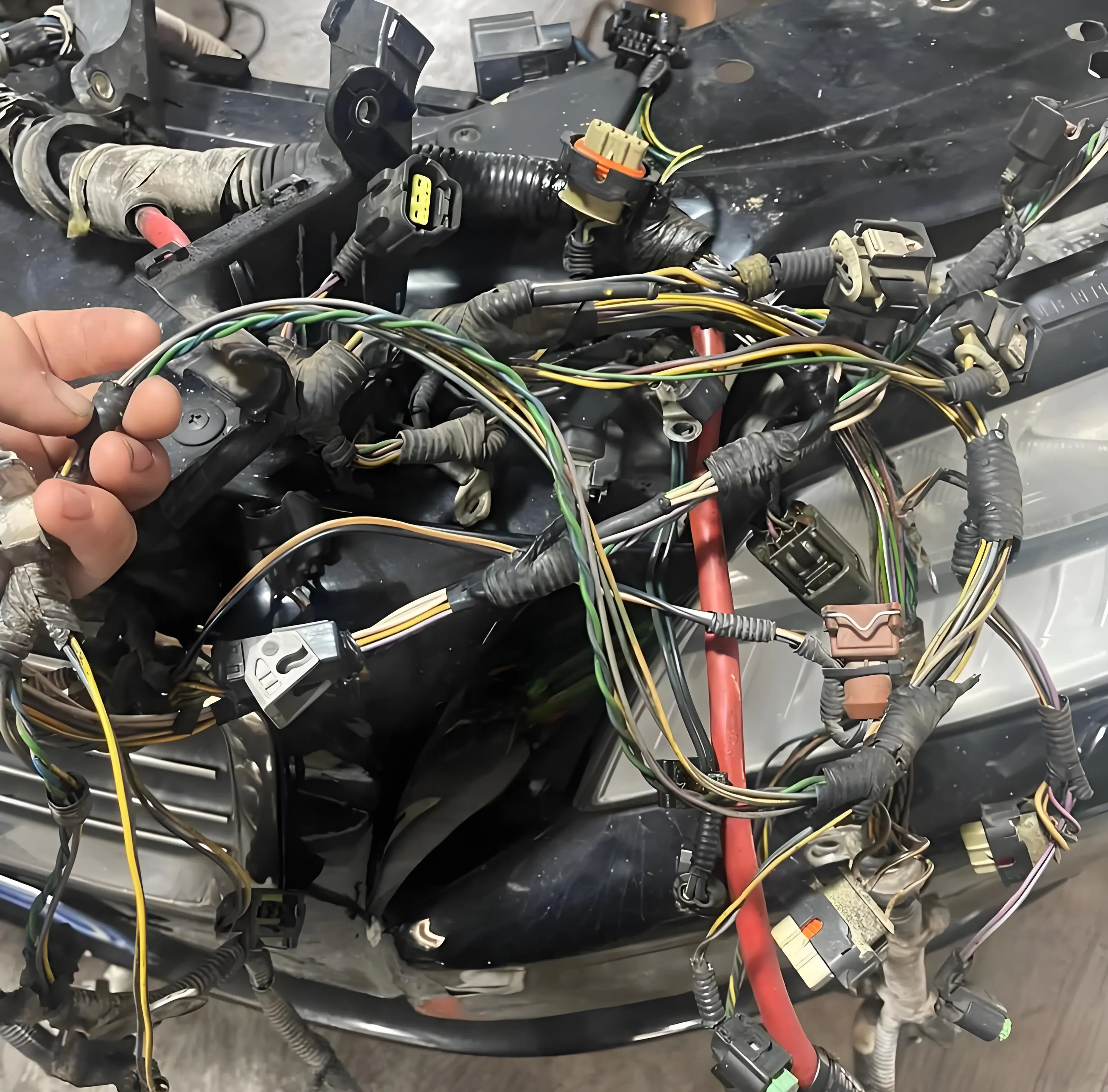

Remplacement d'un faisceau de câblage moteur : Aperçu étape par étape
- Documenter tout - Photographier tous les connecteurs et les chemins de routage avant le retrait.
- Déconnectez la batterie - Commencez toujours avec le terminal négatif.
- Retirez l'ancien harnais - Détachez soigneusement les connecteurs, les clips et les supports.
- Route New Harness - Suivez les chemins originaux, en évitant les zones chaudes ou les pièces mobiles.
- Connexions sécurisées - Utilisez des clips et des conduits de style OEM pour la protection contre les vibrations.
- Système de test - Reconnectez la batterie, démarrez le moteur et vérifiez le fonctionnement électrique.
Considérations de coût
Le coût de la réparation ou du remplacement d'un faisceau de câblage de moteur automobile peut varier considérablement :
- Réparation mineure : 50 - 200 $
- Remplacement partiel : 300 - 700 $
- Remplacement complet du faisceau moteur : 800 $à 1500 $+
Les harnais sur mesure pour les véhicules de performance ou les systèmes complexes peuvent dépasser ces plages. La qualité et la sécurité doivent toujours être prioritaires sur les économies à court terme.
Pourquoi la qualité compte
L'utilisation de matériaux de qualité inférieure ou de connecteurs mal crimpés peut entraîner des chutes de tension, des décrochages du moteur ou même des incendies électriques. Un harnais de câblage de haute qualité assure :
- La fiabilité à long terme
- Résistance à la chaleur, à l'huile et aux vibrations
- Flux de courant stable et performances cohérentes
Que vous restauriez une voiture ancienne ou que vous construisiez un moteur haute performance, investir dans un harnais certifié et bien conçu est crucial.
Conclusion
Un faisceau de câblage du moteur automobile est l'épine dorsale du système électrique de votre véhicule. Le choix du bon harnais - OEM ou personnalisé - assure un fonctionnement sûr, efficace et durable. Choisissez toujours des fabricants de confiance et suivez des pratiques d'installation professionnelles pour éviter les problèmes électriques.
Pour des solutions de harnais automobiles personnalisées ou OEM, contactez Assemblée Wire Harness- Un fabricant spécialisé offrant des systèmes de câblage fiables, certifiés et entièrement personnalisables pour les applications automobiles mondiales.
FAQs
Q1 : Combien de temps dure un faisceau de câblage moteur ?
Un harnais de qualité peut durer plus de 10 ans, en fonction des conditions environnementales, de la qualité des matériaux et de l'entretien.
Q2 : Puis-je réparer un harnais endommagé moi-même ?
Oui, mais seulement si vous avez les outils et les diagrammes de câblage appropriés. Pour les réparations complexes, un service professionnel est recommandé.
Q3 : Quels matériaux sont les meilleurs pour l'isolation du faisceau moteur ?
L'isolation en polyéthylène réticulé (XLPE) ou en PVC offre une résistance thermique et chimique idéale pour les environnements moteurs.
Q4 : Quels sont les signes d'un mauvais harnais de câblage moteur ?
Les défaillances du moteur, les feux d'avertissement ou les capteurs non réactifs peuvent indiquer une corrosion, des fils cassés ou des connexions médiocres.
