와이어 하네스 솔더링은 도체와 적용 가능한 단자, 접점, 스플라이스 또는 기타 전도성 인터페이스 사이에 전기적 및 기계적 연결을 생성하는 데 사용되는 중요한 접합 방법입니다. 일관된 솔더링 성능은 자동차, 의료 기기, 산업 자동화, 로봇 및 재생 에너지 시스템에 사용되는 맞춤형 케이블 어셈블리의 안정적인 전기 연속성과 신뢰할 수 있는 신호 전송을 유지하는 데 도움이 됩니다. 일관되지 않은 작업 품질과 부적절한 공정 제어는 최종 애플리케이션에서 간헐적 신호, 회로 이상 또는 구성 요소의 조기 마모를 유발하는 일반적인 솔더링 문제로 이어질 수 있습니다.
설계 엔지니어, 품질 관리자 및 OEM 조달 팀의 경우 표준 솔더링 워크플로우, 일반적인 접합 결함 및 실용적인 제어 방법을 이해하면 전체 하네스 어셈블리 신뢰성을 향상시키는 데 도움이 됩니다. 이 가이드는 실용적인 와이어 하네스 솔더링 원리, 일반적인 작업 품질 결함, 근본 원인, 예방 관행 및 업계 정렬 품질 관리 절차를 설명합니다.
1. 와이어 하네스 솔더링이란 무엇인가?

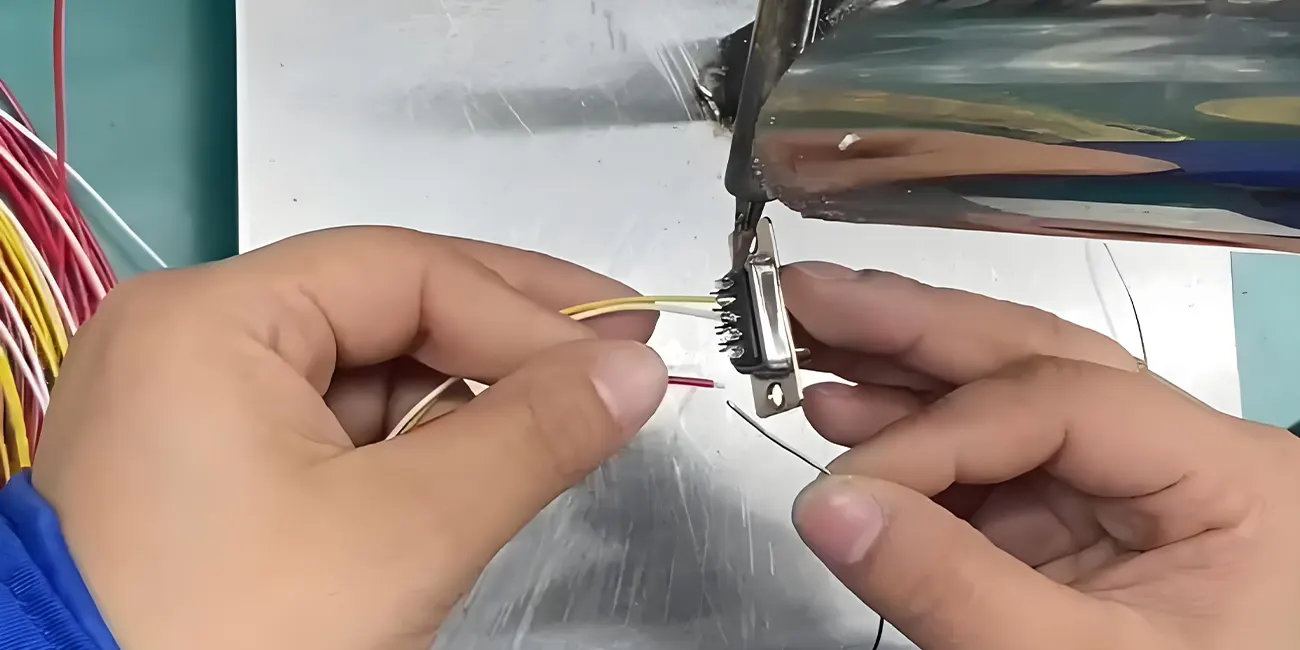

와이어 하네스 솔더링은 용융 솔더 합금을 사용하여 벗겨진 와이어 도체와 다양한 전도성 인터페이스(커넥터 단자, 솔더 컵, PCB 패드 및 와이어 스플라이스 포함) 사이에 내구성 있는 전기적 및 기계적 연결을 형성하는 정밀 접합 공정입니다.
용접과 달리 솔더링은 주로 용융된 충전 금속을 통해 재료를 접합하며, 이는 접합되는 표면을 적시고 결합하며 모재를 용융하지 않습니다. 올바르게 형성된 솔더 조인트는 안정적인 전기 신호 전송과 일상적인 진동 및 온도 변화에 대한 향상된 기계적 내구성을 지원합니다. 케이블 어셈블리 제조의 핵심 단계로서 일관된 솔더링 작업 품질은 완성된 와이어 하네스의 서비스 수명과 운영 안정성에 직접적인 영향을 미칩니다.
2. 표준 와이어 하네스 솔더링 공정 개요
와이어 하네스의 대량 생산 및 프로토타입 솔더링은 인간 오류를 줄이고 일관된 조인트 품질을 유지하기 위해 반복 가능하고 표준화된 워크플로우에 의존합니다. 와이어 하네스 어셈블리는 다음 핵심 단계 전반에 걸쳐 업계 작업 품질 벤치마크와 정렬된 구조화된 내부 절차를 따릅니다:
도체 준비: 가닥 손상을 방지하기 위한 정밀 와이어 스트리핑; 솔더 젖음을 제한하는 먼지, 오일 및 표면 산화물을 제거하기 위한 철저한 세척.
플럭스 도포: 산화를 줄이고 솔더 유동성을 개선하며 솔더와 도체 표면 사이의 균일한 젖음을 지원하기 위한 제어된 플럭스 도포.
정밀 가열: 불충분한 열 전달 또는 국부적 과열을 방지하기 위한 도체 및 접촉 표면의 안정적이고 균일한 가열.
솔더 공급 및 젖음: 과도한 축적 또는 불충분한 충전 없이 완전하고 균일한 커버리지를 달성하기 위한 조절된 솔더 양.
냉각 및 응고: 조인트 변형 및 작업 품질 불일치를 방지하기 위한 솔더 응고 중 정지 냉각.
솔더링 후 검사: 의도된 애플리케이션에 대한 조인트 사용성을 확인하기 위한 육안 검증, 기계적 샘플링 및 전기 테스트.
3. 일반적인 와이어 하네스 솔더링 결함: 원인, 위험 및 예방
다음은 와이어 하네스 제조에서 발생하는 일반적인 솔더링 작업 품질 문제입니다. 각 결함에는 관찰 가능한 특성, 일반적인 근본 원인, 현장 성능 위험 및 실용적인 예방 조치가 포함됩니다.
3.1 콜드 솔더 조인트
결함 설명: 콜드 솔더 조인트는 일반적인 솔더링 작업 품질 결함입니다. 솔더가 연결을 형성한 것처럼 보일 수 있지만 부적절한 가열 또는 젖음으로 인해 조인트가 필요한 결합 및 기계적 강도를 개발하지 못합니다.
일반적인 원인: 불충분한 솔더링 온도, 짧은 가열 시간, 일관되지 않은 열 전달, 표면 오염 또는 솔더 응고 중 약간의 움직임.
잠재적 위험: 기계적 인장 강도 감소, 진동 하에서 느슨해짐에 대한 민감성 증가, 간헐적 신호 변동 및 장기 온도 사이클링 중 점진적 성능 저하.
예방 방법: 일관된 공정 온도 매개변수 유지; 균일한 열 침투 보장; 솔더링 전 모든 접촉 표면 청소; 솔더가 완전히 응고될 때까지 와이어 위치 고정.
3.2 불량 또는 불완전 솔더 조인트
결함 설명: 불량 또는 불완전 솔더 조인트는 시각적으로 연결된 것처럼 보일 수 있지만 안정적인 작동에 필요한 전기 연속성 또는 기계적 강도를 제공하지 않습니다.
일반적인 원인: 부적절한 솔더 젖음 시간, 불균일한 가열, 잔류 표면 산화 및 일관되지 않은 솔더 용융 동작.
잠재적 위험: 간헐적 회로 성능, 불안정한 신호 전송 및 간헐적 연결 끊김. 시각적 외관이 오해의 소지가 있을 수 있으므로 이러한 결함은 현장 배포 전까지 감지되지 않는 경우가 많습니다.
예방 방법: 가열 및 용융 시간 표준화; 조립 전 표면 산화 제거; 젖음을 개선하기 위해 적절한 플럭스 적용; 중요한 어셈블리에 대한 배치 인장력 샘플링 구현.
3.3 과도한 솔더 양
결함 설명: 과도한 솔더 재료는 단자 및 스플라이스 조인트에 과대하고 불균일한 솔더 축적을 생성합니다.
일반적인 원인: 과도한 솔더 공급, 연장된 가열 사이클 및 일관되지 않은 수동 솔더링 기술.
잠재적 위험: 인접 핀 또는 단자 사이의 솔더 브리징, 단락 위험 증가 및 커넥터 결합 중 물리적 간섭.
예방 방법: 적용 중 솔더 양 조절; 가열 시간 표준화; 허용 가능한 치수 기준을 충족하도록 과대 조인트 재작업.
3.4 불충분한 솔더 양
결함 설명: 부적절한 솔더 양은 지정된 솔더링 영역을 완전히 덮지 못하여 불완전한 도체 젖음 및 노출된 결합 갭을 초래합니다.
일반적인 원인: 제한된 솔더 공급, 유동성을 감소시키는 표면 오염 및 불완전한 가열 사이클.
잠재적 위험: 감소된 유효 결합 면적, 약한 기계적 안정성 및 진동 또는 전류 변동 하에서 일관되지 않은 전기 접촉.
예방 방법: 공정 지침에 따라 최소 솔더 양 요구 사항 준수; 유동성 개선을 위한 가열 매개변수 최적화; 일관된 젖음을 보장하기 위해 접촉 표면 청소.
3.5 솔더 스파이크 / 솔더 고드름
결함 설명: 날카롭고 돌출된 솔더 형성이 완성된 조인트 표면에 나타나 비준수 어셈블리 형상을 초래합니다.
일반적인 원인: 부적절한 납땜 인두 철수 각도, 일관되지 않은 철수 속도 및 불균일한 솔더 응고.
잠재적 위험: 날카로운 솔더 버는 절연층을 손상시켜 누출 위험을 생성하고 전체 어셈블리 수율을 감소시킬 수 있습니다.
예방 방법: 도구 취급 및 철수 동작 표준화; 결함 있는 스파이크 트리밍 및 재작업; 육안 검사 중 일관된 작업 품질 기준 적용.
3.6 부적절하게 덮인 도체
결함 설명: 벗겨진 도체 가닥은 불완전한 솔더 커버리지 및 젖음으로 인해 지정된 솔더링 영역 내에서 부분적으로 노출된 상태로 남아 있습니다.
일반적인 원인: 정렬되지 않은 와이어 위치, 불충분한 솔더 양, 국부적 불량 젖음 및 오프셋 솔더링 배치.
잠재적 위험: 노출된 가닥은 산화 및 수분 침투에 취약하여 시간이 지남에 따라 전도성을 저하시킵니다. 외부 마찰 및 기계적 응력은 또한 가닥 파손 및 불안정한 접촉을 유발할 수 있습니다.
예방 방법: 솔더링 전 와이어 배치 고정; 도체 가닥의 완전한 솔더 커버리지 확인; 노출된 배선에 대한 육안 검사 우선.
3.7 도체 후퇴
결함 설명: 도체가 의도된 솔더링 위치에서 뒤로 후퇴하여 유효 결합 길이를 단축합니다. 와이어 하네스 어셈블리의 적용 가능한 내부 공정 사양에 따르면, 연장된 노출 도체를 남기는 과도한 후퇴는 비준수로 분류됩니다.
일반적인 원인: 온도로 인한 열 이동, 처리 중 일관되지 않은 와이어 장력 및 솔더 냉각 중 의도하지 않은 움직임.
잠재적 위험: 감소된 결합 면적은 조인트 인장 강도를 낮추어 동적 운영 환경에서 도체 파손 위험을 증가시키고 전류 및 신호 안정성을 손상시킵니다.
예방 방법: 안정적인 가열 온도 유지; 어셈블리 중 와이어 장력을 일관되게 제어; 솔더가 완전히 응고될 때까지 도체 위치 고정.
4. 와이어 하네스 솔더링 품질 관리 및 테스트
구조화된 품질 관리는 공정 변동을 최소화하고 최종 출하 전에 잠재적인 솔더링 결함을 식별합니다. 와이어 하네스 어셈블리는 프로젝트 사양, 고객 요구 사항 및 업계 참조 기준에 맞춰진 계층화된 검사 및 테스트 워크플로우를 구현합니다.
육안 검사: 모든 솔더 조인트는 솔더 커버리지, 젖음 균일성, 조인트 형상 및 스파이크, 갭 또는 노출된 도체의 부재를 확인하기 위해 육안 검증을 거칩니다.
전기 테스트: 일상 테스트에는 안정적인 전기 성능을 확인하고 개방 또는 간헐적 연결 위험을 제거하기 위한 연속성 검증 및 절연 저항 검사가 포함됩니다.
기계적 테스트: 솔더 조인트 인장 테스트는 특히 진동이 중요한 애플리케이션의 경우 기계적 결합 강도를 검증하기 위해 샘플링 또는 로트 기준으로 수행됩니다.
치수 검증: 검사는 도체 위치, 솔더 커버리지 범위 및 정렬이 내부 공정 및 고객 도면 요구 사항을 충족하는지 확인합니다.
전문 환경 테스트: 내전압(유전체 내성) 테스트, 염수 분무 테스트 및 기계적 진동 테스트는 제품 사양, 적용 환경 또는 고객 표준에 의해 필요한 경우 적용됩니다.
잠재적인 솔더링 결함을 식별하고 제어하기 위해 적용 가능한 검사 및 테스트는 모든 단위에 보편적으로 적용되는 것이 아니라 프로젝트 복잡성 및 최종 사용 요구 사항에 따라 선택적으로 배포됩니다.
5. 업계 참조 및 맞춤형 사양 정렬
와이어 하네스 어셈블리는 적용 가능한 와이어 하네스 및 케이블 어셈블리 공정에 대한 작업 품질 및 승인 참조로 IPC/WHMA-A-620을 사용합니다. 당사의 적용 가능한 솔더링 작업 품질 요구 사항은 IPC/WHMA-A-620 및 고객별 사양을 참조하여 개발되어 업계 기준 표준 및 프로젝트 수준 기술 요구 사항 모두와 정렬되도록 보장합니다.
시설은 ISO 9001, IATF 16949 및 ISO 13485 인증을 유지하여 산업, 자동차 및 의료 등급 와이어 하네스 어셈블리에 대한 구조화된 공정 제어를 지원합니다. 모든 솔더링 워크플로우는 내부 MES 시스템을 통해 문서화, 추적 및 추적 가능하여 프로토타입 및 배치 생산 전반에 걸쳐 일관된 공정 성능을 유지합니다.
6. 와이어 하네스 어셈블리 솔더링 및 케이블 어셈블리 역량
와이어 하네스 어셈블리는 프로토타입 검증 및 대규모 생산을涵盖하는 맞춤형 와이어 하네스 솔더링 및 케이블 어셈블리 솔루션을 제공하며, 소량 엔지니어링 샘플 및 대량 상업 주문을 지원하는 유연한 MOQ 옵션을 제공합니다. 내부 엔지니어링 팀은 고객 도면, BOM 파일 또는 물리적 샘플을 기반으로 DFM 검토 및 공정 최적화를 제공하여 제조 가능성을 개선하고 조인트 품질을 안정화합니다.
모든 완성된 어셈블리는 출하 전에 필요한 전기 및 육안 검사를 거칩니다. 영어 프로젝트 팀과 장기적인 글로벌 OEM 경험의 지원을 받아 회사는 자동차, 의료, 산업 자동화, 로봇, 통신 및 재생 에너지 프로젝트를 위한 애플리케이션별 와이어 하네스 솔루션을 제공합니다. 표준 프로토타입 처리 시간은 24~72시간으로 고객 제품 검증 주기를 가속화합니다.
7. 자주 묻는 질문
7.1 와이어 하네스 솔더링 작업 품질을 규율하는 표준은 무엇입니까?
IPC/WHMA-A-620은 솔더 외관, 젖음 품질 및 일반 승인 기준을 포함한 와이어 하네스 어셈블리 작업 품질에 대한 주요 업계 참조 역할을 합니다. 제조업체는 일반적으로 이러한 기준 지침을 고객별 설계 및 성능 요구 사항과 결합합니다.
7.2 하네스 어셈블리에서 콜드 솔더 조인트를 유발하는 원인은 무엇입니까?
콜드 솔더 조인트는 불충분한 열, 짧은 가열 사이클, 표면 오염 또는 솔더 응고 중 움직임으로 인해 발생합니다. 이러한 요인은 적절한 젖음 및 안정적인 결합 형성을 방지하여 기계적으로 약하고 전기적으로 일관되지 않은 연결을 초래합니다.
7.3 솔더링된 와이어 하네스 조인트를 어떻게 검사합니까?
솔더 조인트는 육안 검사, 연속성 및 절연 테스트, 주기적인 인장력 샘플링을 통해 검증됩니다. 고신뢰성 애플리케이션의 경우 프로젝트 요구 사항에 따라 추가 내전압, 진동 또는 부식 테스트가 수행됩니다.
7.4 왜 솔더링된 하네스 연결이 장기 현장 사용에서 실패합니까?
대부분의 현장 고장은 불완전한 젖음, 콜드 조인트, 솔더 불규칙성 또는 도체 노출을 포함한 잠재적인 작업 품질 결함에서 비롯됩니다. 이러한 사소한 불일치는 진동, 온도 사이클링 및 전기 부하 하에서 점진적으로 저하되어 결국 불안정한 연결을 초래합니다.
7.5 와이어 하네스에 솔더링이 압착보다 더 낫습니까?
어느 방법도 보편적으로 더 낫지 않습니다. 적절한 접합 방법은 단자 설계, 도체 크기, 기계적 내구성 요구 사항, 환경 조건, 생산량 및 프로젝트 사양에 따라 달라집니다. 솔더링은 정밀한 전기 연속성 및 미세 피치 연결에 탁월하며, 압착은 고진동 대량 생산 애플리케이션에 일관된 기계적 강도를 제공합니다.
8. 결론
와이어 하네스 솔더링 성능은 일관된 공정 제어, 적절한 열 관리 및 규율 있는 작업 품질에 달려 있습니다. 일반적인 솔더링 결함은 일관되지 않은 가열, 표면 오염, 정렬 불량 및 규제되지 않은 솔더 양에서 발생하며, 이 모든 것이 산업, 자동차 및 의료 애플리케이션에서 어셈블리 신뢰성을 저하시킬 수 있습니다. 확립된 업계 표준을 참조하고 대상 검사 및 테스트 워크플로우를 적용함으로써 제조업체는 솔더링 품질을 안정화하고 현장 고장 위험을 줄일 수 있습니다. 구조화된 공정 정렬 및 프로젝트별 품질 관리는 일관된 custom wire harness 성능을 위한 가장 신뢰할 수 있는 접근 방식으로 남아 있습니다.
